方案示意图

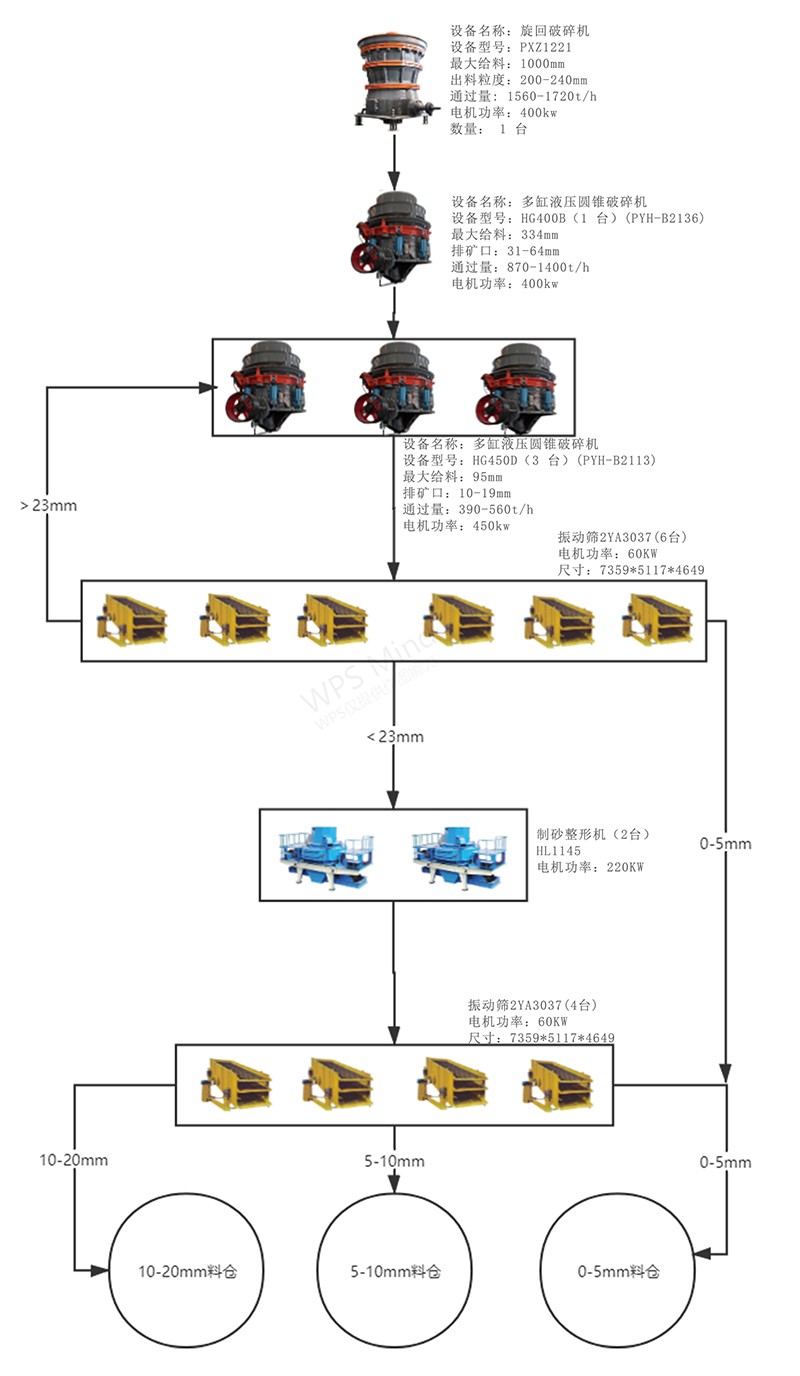

1000吨每小时碎石生产线流程图(图1)

方案描述

    这个方案的最终成果是生产出3种不同粒度的石子,当然最小的0-5毫米粒度的石子可以算是机制砂的范围。


    首先我们的头破依旧选用旋回破碎机,这一道的工序可选项比较灵活,也可以选择价格更加低廉的鄂式破碎机,相应的线路和需要搭配的设备要更多更繁琐,有更加先进的旋回当然要优先采用,详细区别请参考产品详情页,这里不做阐述,通过旋回破碎机(PXZ1221)我们将粒度1000mm以下的石料破碎成300mm以下。


    然后交由一台HG400B(多缸液压圆锥破碎机)进行二破,这一道破碎是快破,主要作用是将进料中粒度相对大的一部分进行破碎,由平均200mm破碎到平均50mm。


    接下来由3台HG450D(多缸液压圆锥短头)进行细破,细破为标准23mm以下的石子,其中有少部分超过此标准的将由振动筛筛出后传送回来再次破碎。


    最后一道破碎由制砂机完成,再通过振动筛晒出不同粒度的石子进行分别输出。整体大约每小时能够输出1000吨机制砂。
